Funkcje i zastosowania

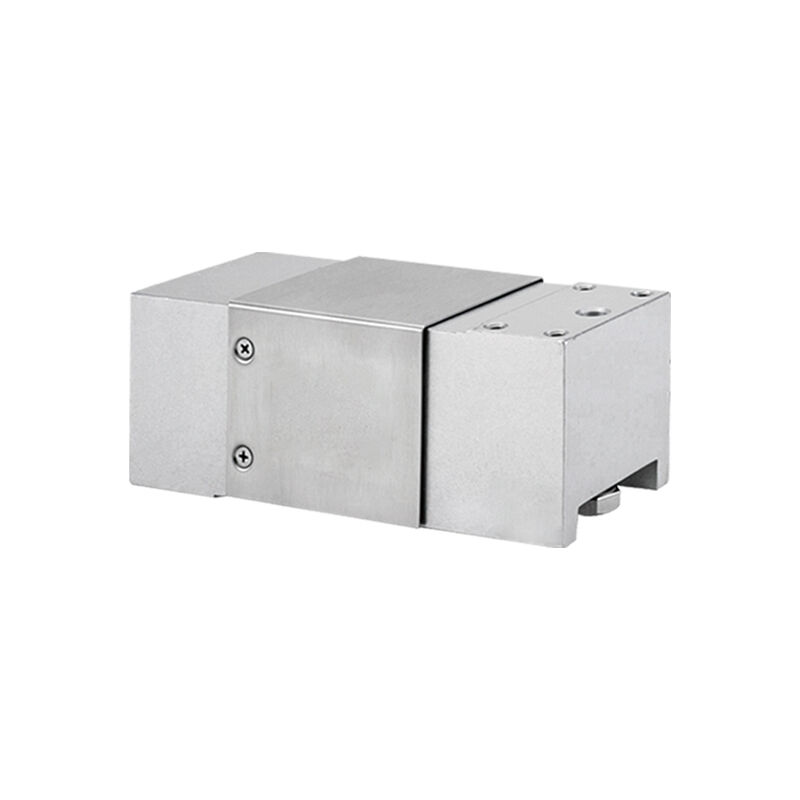

WL-120 to jednopunktowe ogniwo obciążnikowe wykonane z wytrzymałego stopu aluminium, obejmujące szeroki zakres udźwigu od 50 kg do 1000 kg przy maksymalnym rozmiarze platformy 800 × 800 mm. To jednopunktowe ogniwo obciążnikowe ma zwartą konstrukcję, która obsługuje ważenie dynamiczne, dzięki czemu idealnie nadaje się do systemów ważenia kontrolnego w materiałach budowlanych, energii płynnej, napełnianiu gazem, konserwach i innych zastosowaniach przemysłowych. Długość kabla i inne opcje można dostosować w celu spełnienia określonych wymagań instalacyjnych.
Ten jednopunktowy czujnik tensometryczny osiąga łączny błąd ≤±0,017% FS, nieliniowość ≤±0,017% FS i powtarzalność ≤±0,017%FS. Znamionowe napięcie wyjściowe wynosi 2,0±10% mV/V, zerowe zrównoważenie wynosi ±0,02 mV/V, a rezystancja izolacji wynosi ≥5000MΩ/100VDC. Przy zalecanym wzbudzeniu 10~15 VDC czujnik ten zapewnia stabilne i powtarzalne pomiary w przypadku operacji ważenia dynamicznego o dużej wydajności w wymagających środowiskach.
WL-120 oferuje standardowo stopień ochrony IP66, z możliwością dostosowania wyższych wartości znamionowych. Działa w zakresie -10°C do 40°C, a nominalne przemieszczenie mieści się w zakresie od 0,3 mm do 0,5 mm w zależności od przyłożonego obciążenia. Standardowy kabel ma wymiary Φ5 mm × 2000 mm i można zamówić niestandardowe długości. Bezpieczne przeciążenie wynosi 150% FS, a solidna konstrukcja ze stopu aluminium zapewnia długoterminową niezawodność w ciężkich warunkach przemysłowych.
Typowe zastosowanie:
-
Napełnianie energią płynną: weryfikacja masy pojemników z paliwem, olejem i chemikaliami
-
Napełnianie butli z gazem: monitorowanie masy propanu, butanu lub sprężonego gazu
-
Systemy puszkowania: kontrola poziomu napełnienia konserwami, napojami i aerozolami
-
Materiały budowlane: ważenie kontrolne worków z cementem, suchej mieszanki lub pojemników na kruszywa
-
Dynamiczne ważenie kontrolne: szybkie sortowanie ciężarów w ruchu na liniach produkcyjnych
-
Wagi platformowe przemysłowe: wielkoformatowe systemy ważące do 800×800mm
Dane techniczne:
| Pojemność |
50 ~ 1000 kg |
| Połączony błąd |
0,017% FS |
| Nieliniowość |
0,017% FS |
| Powtarzalność |
0,017% FS |
| Znamionowa moc wyjściowa |
2,0 ± 10% mV/V |
| Bilans zerowy |
±0,02%mV/V |
| Rezystancja izolacji |
>5000MΩ/100 V prądu stałego |
| Zalecane wzbudzenie |
10 ~ 15 V prądu stałego |
| Tworzywo |
Stop aluminium |
| Temperatura pracy |
-10~40°C |
| Bezpieczne przeciążenie |
150% FS |
| Klasa IP |
IP66 (konfigurowalny) |
| Rozmiar kabla |
Ф5x2000mm (konfigurowalny) |
Wymiar (MM):
Kierunek obciążenia:
Okablowanie:
Standardy pakowania i wysyłki ogniw obciążnikowych
Aby zapewnić bezpieczne dotarcie do Twojej lokalizacji, ogniwo obciążnikowe zostanie starannie zapakowane i wysłane. Proces pakowania wygląda następująco:
1. Ogniwo obciążnikowe zostanie umieszczone w solidnym kartonowym pudełku, aby zabezpieczyć je przed uszkodzeniami zewnętrznymi podczas transportu.
2. Pudełko zostanie wypełnione piankową wyściółką, aby zapewnić dodatkową amortyzację i zapobiec przesuwaniu się czujnika wagowego podczas transportu.
3. Ogniwo obciążnikowe zostanie zamknięte w plastikowej torbie, aby chronić je przed wilgocią i innymi czynnikami środowiskowymi.
4. Dla dodatkowej ochrony zapewnione zostaną dodatkowe warstwy folii bąbelkowej.
5. Karton jest bezpiecznie zaklejony taśmą, aby zapobiec manipulacji.
6. Do pudełka dołączona jest etykieta wysyłkowa z adresem i informacjami o produkcie.
7. Przesyłka wysyłana jest za pośrednictwem rzetelnego i zaufanego przewoźnika.
Protokół podoręczeniowy:
• Zalecana kontrola w ciągu 48 godzin
• Roszczenie o odszkodowanie musi zawierać oryginalne zdjęcia opakowania
